脚手架搭设 “雷区” 全排查

脚手架扎设（搭设）必须严格遵循国家现行强制性规范，核心依据为 GB 55023-2022《施工脚手架通用规范》 及行业标准 JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》。

以下是最核心、最常用的扣件式钢管脚手架搭设规范要点：

总结：方案先行、材料合格、地基稳固、杆件标准、连墙牢固、剪刀撑满、防护齐全、持证上岗、验收使用。

一、 基本前提与人员要求

1. 专项方案
   ：必须编制专项施工方案，含设计计算、搭设拆除工艺、安全措施。≥50m 落地架、≥20m 悬挑架需专家论证。
2. 持证上岗
   ：搭设人员必须是持证专业架子工，体检合格，无高血压、心脏病、恐高症等。
3. 安全防护
   ：作业时必须戴安全帽、系安全带、穿防滑鞋。

二、 材料标准（钢管、扣件）

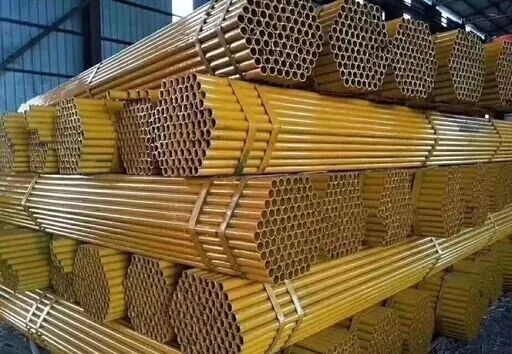

• 钢管：

• 规格：Φ48.3mm，壁厚 3.6mm
• 材质：Q235B，无严重锈蚀、弯曲、裂纹、压扁

•

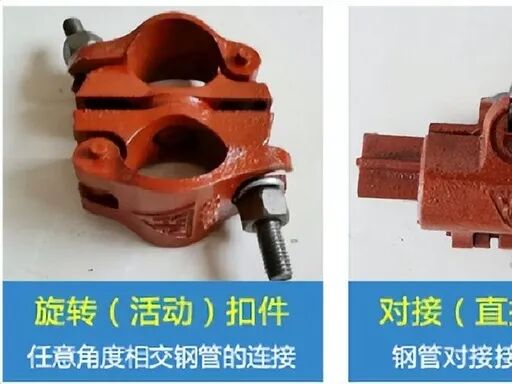

• 扣件（直角、旋转、对接）：

• 材质：可锻铸铁 / 铸钢，无裂纹、气孔、砂眼，纵向水平杆对接扣件应交错布置，同步同跨内不得有两个接头。纵向杆搭接长度不小于1m，扣件3个。支撑工作平台的小水平杆必须在大水平杆上方。
• 螺栓拧紧力矩：40～65 N·m



三、 地基与底座

坑点

• 立杆直接放泥地上，不加垫板
• 回填土没夯实，雨后下沉
• 高低跨、基坑边不加固
• 扫地杆漏设、只设一道

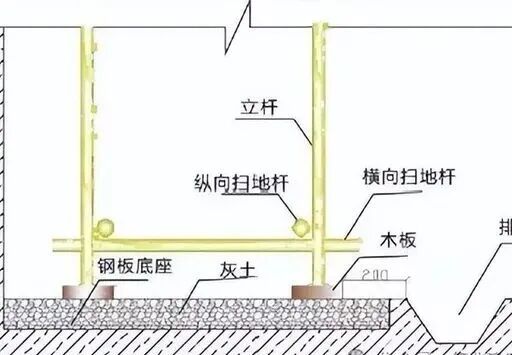

1. 地基坚实
   ：回填土必须分层夯实，承载力达标。
2. 垫板 / 底座
   ：立杆底部设垫板（≥50mm 厚木垫板） 或可调底座。



3. 扫地杆
   ：距地面 **≤200mm**，纵横双向设置，先纵后横。



四、 架体构造（核心尺寸）

1. 立杆

• 纵距
  ：常用 1.5～1.8m
• 横距
  ：常用 0.8～1.2m
• 步距
  ：常用 1.5～1.8m
• 接头
  ：对接扣件连接，错开布置，不同步、不同跨。

2. 水平杆

• 纵向水平杆（大横杆）
  ：设在内侧，长度≥3 跨。
• 横向水平杆（小横杆）
  ：主节点处必须设置，严禁拆除。

3. 连墙件（防倾覆关键）

• 原则
  ：随搭随设，严禁滞后或提前拆除。
• 布置
  ：两步三跨（≤50m 高）。
• 位置
  ：靠近主节点，距离≤300mm。
• 转角
  、顶部必须加密设置。

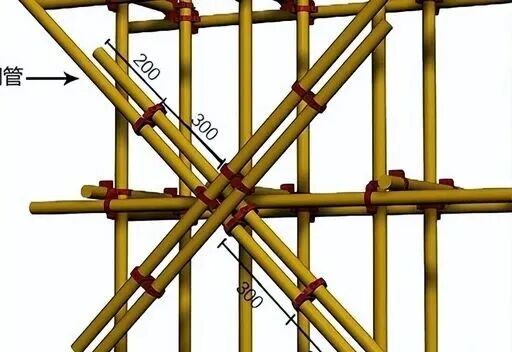

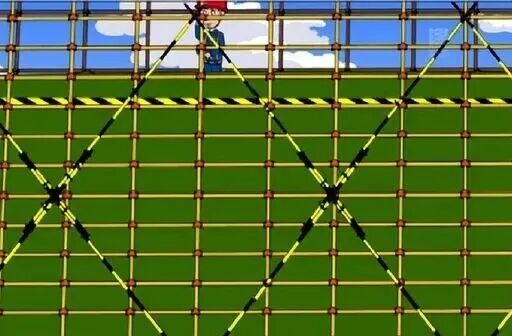

4. 剪刀撑（防变形关键）

• 设置
  ：≥24m 高脚手架由底至顶全立面连续设置，应在架体两端、转角及中间每隔不超过15m各设置一道剪刀撑。
• 角度
  ：与地面 45°～60°。
• 宽度
  ：≥4 跨且≥6m，每 **≤6m** 设一道。也不应大于9m;外侧两端、转角及中间间隔不超过15m设置连续剪刀撑；搭接长度≥1m。

五、 脚手板与防护

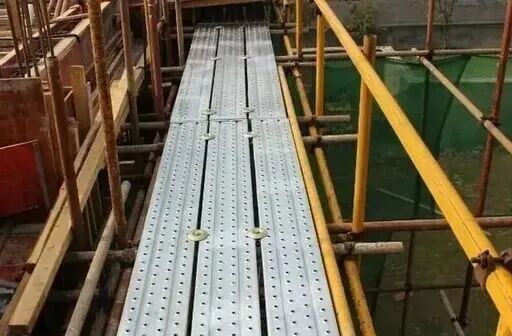

• 脚手板

  坑点

  • 探头板（悬空超过 15cm）
  • 脚手板未满铺、间隙过大
  • 只设一道栏杆，不设挡脚板
  • 安全网破损、绑扎不牢
• ：满铺、铺稳、固定，脚手板应使用镀锌铁丝双股绑扎，铁丝型号应不低于10号，作业层应设置不低于180mm高的挡脚板。脚手板可以对接或搭接铺设，当对接平铺时，接头处应设置两根横向水平杆，两块脚手板外伸长度的和不应大于300mm；当搭接铺设时，接头应在横向水平杆上，搭接长度不应小于200mm，伸出横向水平杆的长度不应小于100mm。严禁探头板。



• 防护栏杆

• ：作业层设作业层必须设置上、中两道防护栏杆（上杆高1.2m，中杆高0.6m）和≥180mm高的挡脚板。
• 安全网
  ：外侧全高挂密目安全网（≥2000 目 / 100cm²）。



六、 搭设顺序与拆除

搭设顺序

地基处理 → 垫板 / 底座 → 立杆 → 扫地杆 → 水平杆 → 连墙件 → 剪刀撑 → 脚手板 → 防护设施 → 安全网

拆除顺序

安全网 → 挡脚板 → 脚手板 → 栏杆 → 水平杆 → 剪刀撑 → 连墙件 → 立杆 → 底座

• 原则
  ：由上而下，逐层拆除，严禁上下同时作业。
• 连墙件
  ：随拆随拆，严禁提前拆除。

七、 验收与使用

1. 分段验收
   ：搭设6～8m或完成后必须验收，合格挂牌方可使用。
2. 使用荷载
   ：严禁超载，堆料均匀。
3. 日常检查
   ：大风、大雨、大雪后必须检查加固。
